高层(ceng)住(zhu)宅建筑(zhu)项(xiang)目设计太阳能热(re)水(shui)系统，因(yin)建筑(zhu)屋面可安装(zhuang)太阳能的面(mian)积有限，通(tong)常我(wo)们选(xuan)择分(fen)体式(shi)的太阳能热(re)水系(xi)统(tong)方(fang)案(an)。分体(ti)式(shi)太(tai)阳能(neng)热水(shui)器(qi)系(xi)统(tong)是将储水(shui)箱安装(zhuang)于室内(nei)、屋(wu)顶(ding)、平台，与集(ji)热(re)器分开安装(zhuang)。集热器安装(zhuang)在(zai)屋(wu)顶(ding)（平屋面、坡(po)屋面）、外(wai)墙(qiang)、阳台等(deng)采光面(mian)。与建筑物有(you)机融(rong)为一体。其具有(you)与(yu)建筑(zhu)一(yi)体化完(wan)美(mei)结合(he)的特点和家(jia)庭(ting)热(re)水中心的(de)功能。

分(fen)体(ti)式(shi)太阳(yang)能热(re)水系(xi)统一(yi)般又分(fen)为(wei)自(zi)然(ran)循环(huan)系统(tong)（阳(yang)台(tai)壁(bi)挂）和强制(zhi)循环系统(tong)（别(bie)墅(shu)分体式(shi)太(tai)阳能(neng)热水(shui)系(xi)统）。

本方(fang)案主(zhu)要介绍(shao)高(gao)层(ceng)及(ji)超(chao)高(gao)层(ceng)住宅项(xiang)目，我们一(yi)般建(jian)议采(cai)用分体(ti)自(zi)然循环(huan)式(shi)（阳(yang)台壁(bi)挂(gua)太(tai)阳(yang)能热水(shui)系(xi)统(tong)）。

一、分(fen)体(ti)自(zi)然(ran)循环(huan)式（阳台壁挂(gua)太阳能(neng)热水(shui)系统(tong)）介绍(shao)

此系统价(jia)格(ge)低，结构简(jian)单(dan)，和建筑(zhu)能完(wan)美结(jie)合(he)，各(ge)户(hu)是(shi)独立(li)系(xi)统，水箱(xiang)承(cheng)压(ya)，系(xi)统用(yong)热水(shui)压力大，无公(gong)摊(tan)能(neng)源，物(wu)业(ye)便(bian)于(yu)管理。

但(dan)是(shi)此系(xi)统(tong)热(re)水量(liang)小，是(shi)二次(ci)换(huan)热系(xi)统(tong)，热效率(lv)低。因为(wei)一(yi)般阳(yang)台壁挂太(tai)阳(yang)能(neng)板挂(gua)在(zai)南向(xiang)阳(yang)台，太(tai)阳能(neng)板(ban)面(mian)积一般(ban)不超(chao)过2个(ge)平(ping)方，超过(guo)2个平方会导致遮挡阳台(tai)的光线(xian)，和(he)建(jian)筑(zhu)不匹(pi)配。水(shui)箱(xiang)必(bi)需(xu)离太(tai)阳(yang)能(neng)板(ban)要(yao)近(jin)，所以一(yi)般是挂在(zai)阳台，占用阳(yang)台(tai)的(de)空间和(he)光(guang)线(xian)，直(zhi)接影(ying)响客厅(ting)的(de)舒(shu)适度(du)，由(you)于太阳能板(ban)悬挂(gua)安装于阳台(tai)外(wai)，维(wei)修(xiu)存在(zai)安全隐患(huan)。

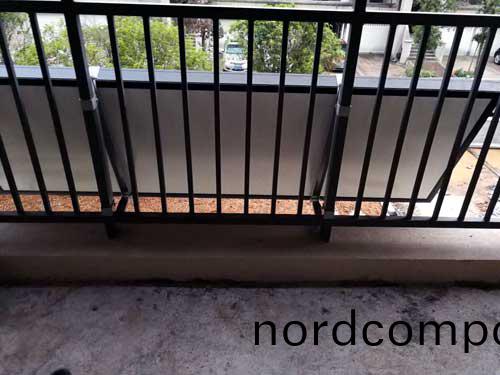

太(tai)阳能(neng)固(gu)定于(yu)阳(yang)台栏杆(gan)上(shang)

分(fen)体自然循环(huan)的太阳(yang)能(neng)热水(shui)器系(xi)统(tong)要(yao)求储热(re)水箱必(bi)须高于集热器以(yi)提(ti)供足(zu)够(gou)虹(hong)吸(xi)动(dong)力，且储热水(shui)箱离(li)集(ji)热器(qi)不能太远，因(yin)此与建筑(zhu)的整(zheng)合设计有一(yi)定的难度(du)，集热(re)板一般用(yong)于(yu)阳(yang)台或(huo)外(wai)墙(qiang)安装，不(bu)能设于(yu)屋(wu)顶，储(chu)热水(shui)箱(xiang)只(zhi)能(neng)设在(zai)阳台(tai)上(shang)，故该系(xi)统也俗称(cheng)阳(yang)台(tai)壁挂(gua)式(shi)太(tai)阳(yang)能(neng)热水(shui)系(xi)统(tong)。但(dan)此系统(tong)具(ju)有(you)结构(gou)简单(dan)，运(yun)行控(kong)制单(dan)位少(shao)，成(cheng)本(ben)相(xiang)对(dui)较低(di)，普(pu)遍适(shi)于高(gao)层、小高(gao)层等采(cai)光面积(ji)较(jiao)小(xiao)的(de)楼层(ceng)且对(dui)生(sheng)活(huo)热(re)水(shui)需求(qiu)不高(gao)的住户采用。一(yi)般配(pei)置(zhi)80-120L的(de)带电(dian)辅(fu)热(re)的(de)热(re)水罐(guan)，光(guang)电(dian)互补。

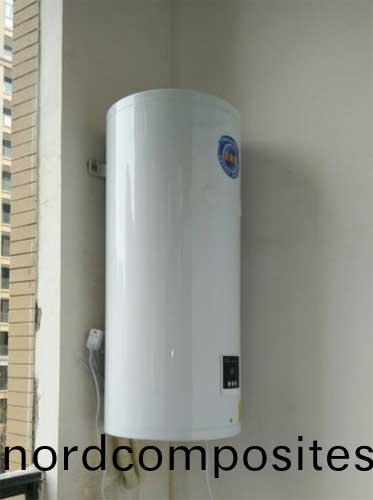

阳(yang)台(tai)壁(bi)挂式(shi)太(tai)阳能(neng)热水(shui)系(xi)统(tong)水(shui)箱

二、分体(ti)自然循(xun)环式（阳台壁挂太(tai)阳能(neng)热(re)水(shui)系统(tong)）运(yun)行原(yuan)理说(shuo)明(ming)

1、阳台(tai)壁挂式系统(tong)运行(xing)原理说明

阳(yang)台壁挂(gua)式太阳能(neng)热(re)水(shui)系统(tong)由(you)太(tai)阳能集(ji)热(re)器、贮(zhu)热(re)水(shui)箱（一(yi)般内含电辅助(zhu)加(jia)热(re)器）、控(kong)制(zhi)器及管路(lu)等几(ji)部(bu)分组成(cheng)。

（1）集热(re)器在太阳的(de)辐(fu)射下，管(guan)内(nei)温(wen)度(du)不(bu)断升高，内部传(chuan)热(re)工质(zhi)发生吸热过程，温度(du)迅(xun)速上升。通过(guo)波(bo)纹(wen)管管(guan)道(dao)与水(shui)箱(xiang)换热夹(jia)套层(ceng)（或盘管）循环(huan)换(huan)热贮(zhu)热(re)水箱(xiang)内(nei)的(de)水，在(zai)重力(li)的(de)作(zuo)用(yong)下自然回流(liu)到(dao)集热器。如(ru)此(ci)往(wang)复循(xun)环(huan)，不断(duan)将集(ji)热器(qi)的(de)热(re)量送到贮热水箱，水被加热而升温。

（2）在阴(yin)雨天或(huo)用水过(guo)量时(shi)，太(tai)阳能无(wu)法(fa)满(man)足(zu)用(yong)水(shui)要求(qiu)，系(xi)统将在(zai)设(she)定时间(jian)检(jian)测水(shui)温，启动辅(fu)助(zhu)电加热补(bu)充(chong)热(re)量(liang)，达到(dao)设(she)定温度(du)停止加热(re)，进(jin)入保(bao)温状(zhuang)态(tai)。当(dang)水(shui)箱温度低于设定(ding)值时(shi)，自(zi)动(dong)加(jia)热(re)补(bu)充热(re)量(liang)。由于系统(tong)承压(ya)，顶(ding)水(shui)出水(shui)，水(shui)箱(xiang)一(yi)直处在(zai)满水位(wei)状(zhuang)态。系(xi)统配置防(fang)倒(dao)流(liu)阀(fa)，保(bao)证系统(tong)不(bu)会(hui)出(chu)现干烧(shao)的现象(xiang)。

（3）控制(zhi)功(gong)能(neng)

1）特点(dian)：实(shi)时显示贮(zhu)水(shui)箱(xiang)水(shui)温，循环(huan)加(jia)热保(bao)温功(gong)能，自动保(bao)护(hu)功(gong)能。

2）功(gong)能(neng)键(jian)：A开(kai)关(guan)键(jian)：按(an)此键(jian)可进(jin)行手动加热和(he)停(ting)止加(jia)热(re)；B设(she)定加热(re)温度(du)（加(jia)热温度(du)的设置(zhi)为(wei)每(mei)按一次(ci)上调5度）

3）功(gong)能(neng)说(shuo)明(ming)：

实(shi)时显示(shi)贮(zhu)水(shui)箱(xiang)温度：通(tong)电(dian)后显(xian)示(shi)水箱(xiang)实际(ji)水(shui)温，加(jia)热(re)管(guan)不(bu)工(gong)作。

循环(huan)加(jia)热保(bao)温功能(neng)：开(kai)机(ji)状态(tai)下(xia)，按(an)下开关键(jian)电(dian)加热(re)管工(gong)作，当(dang)水温加热到(dao)达设定温度(du)时，电加(jia)热管停止(zhi)工作(zuo)。当水(shui)箱(xiang)实际(ji)水温低于设定水温(wen)5度(du)时(shi)，电(dian)加(jia)热管又开始工作。如此反(fan)复(fu)循(xun)环(huan)加热。

自(zi)动保护(hu)功能：水(shui)温(wen)超过90度或(huo)热水器(qi)无水干烧时，显示(shi)器显(xian)示(shi)“HH”，此时电(dian)加热(re)管(guan)不工作，加(jia)热红灯闪烁，此(ci)显(xian)示(shi)为(wei)不(bu)可恢复(fu)，待故障排除(chu)后(hou)重(zhong)新上电才能正常使用；传(chuan)感器开(kai)路或(huo)短(duan)路(lu)时显(xian)示“ER”，此时电(dian)加(jia)热(re)管不(bu)工(gong)作，待(dai)故(gu)障(zhang)排除(chu)后(hou)才能正(zheng)常使(shi)用。

4）使(shi)用(yong)说(shuo)明(ming)：通电(dian)后，显(xian)示器显示贮热(re)水(shui)箱实际水(shui)温，电加热管(guan)不工(gong)作，指示灯(deng)不(bu)亮(liang)。按开(kai)关(guan)键后(hou)，加(jia)热管(guan)工(gong)作(zuo)，加(jia)热红(hong)灯亮(liang)；到达(da)设(she)定(ding)温度后，电加热管停(ting)止(zhi)工(gong)作(zuo)，加热绿灯亮(liang)。

5）参(can)数(shu)设(she)定(ding)：设(she)定加热温(wen)度(du)：开机状态下(xia)，第一(yi)次按下开(kai)关键后(hou)，进(jin)入电(dian)加热状态，连(lian)着第二次按(an)下开关键(jian)显(xian)示上次(ci)储(chu)存的设定温(wen)度，第(di)三(san)次(ci)按(an)下(xia)开关(guan)键(jian)可调整修改(gai)加热温度(du)设(she)定(ding)值。电加热(re)过(guo)程(cheng)中(zhong)长按(an)开关(guan)键5秒后停止电加(jia)热(re)。在(zai)设(she)定(ding)加热(re)温(wen)度时，加热红(hong)灯闪烁。

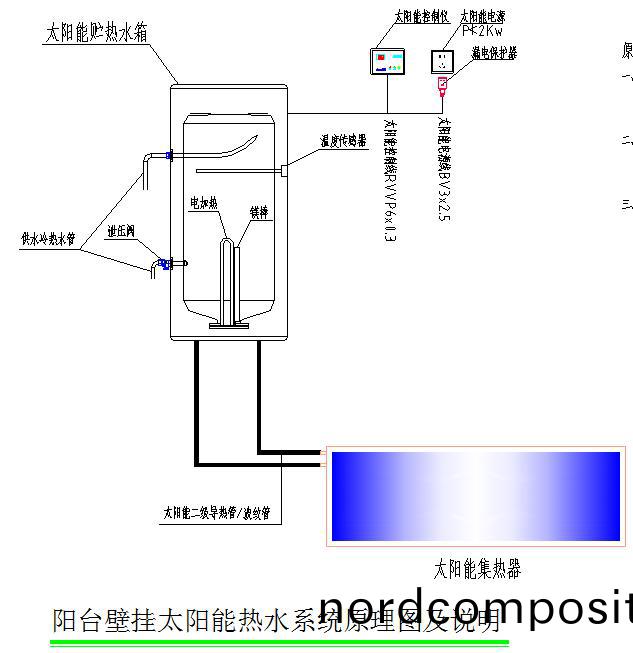

三、阳台壁(bi)挂(gua)式(shi)太(tai)阳(yang)能(neng)热(re)水(shui)系(xi)统(tong)运行(xing)原(yuan)理图(tu)
